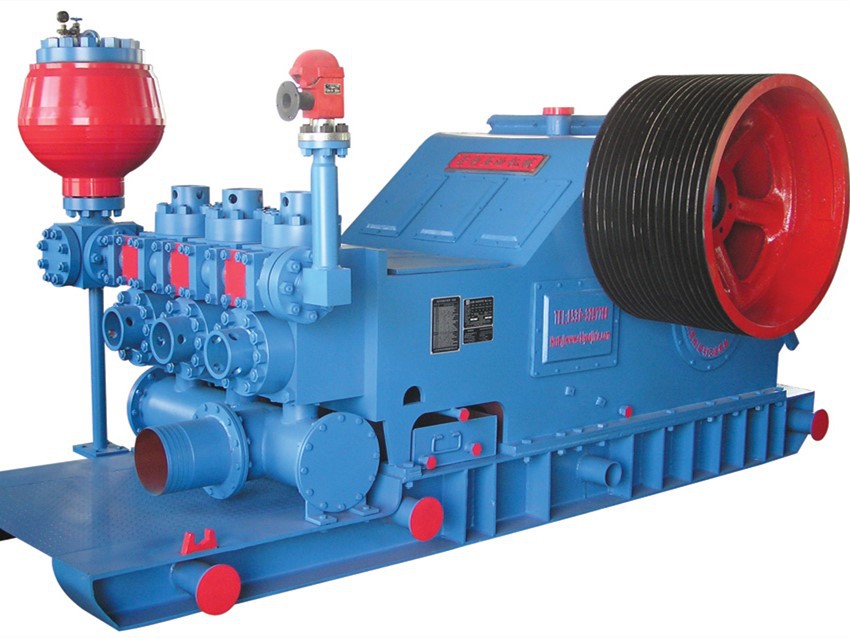

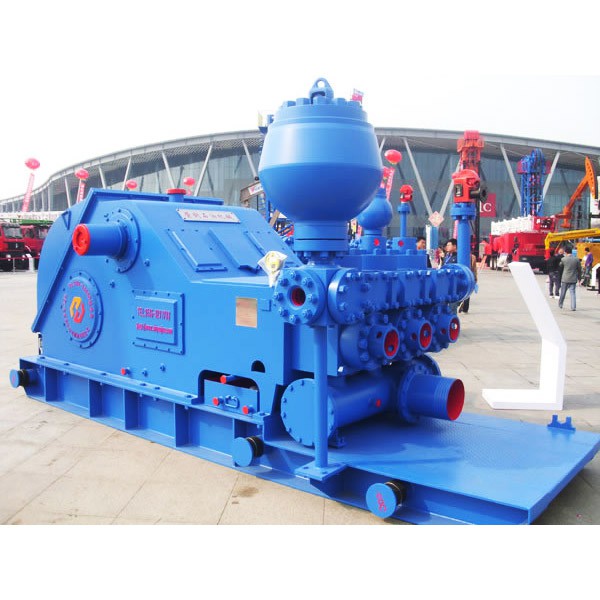

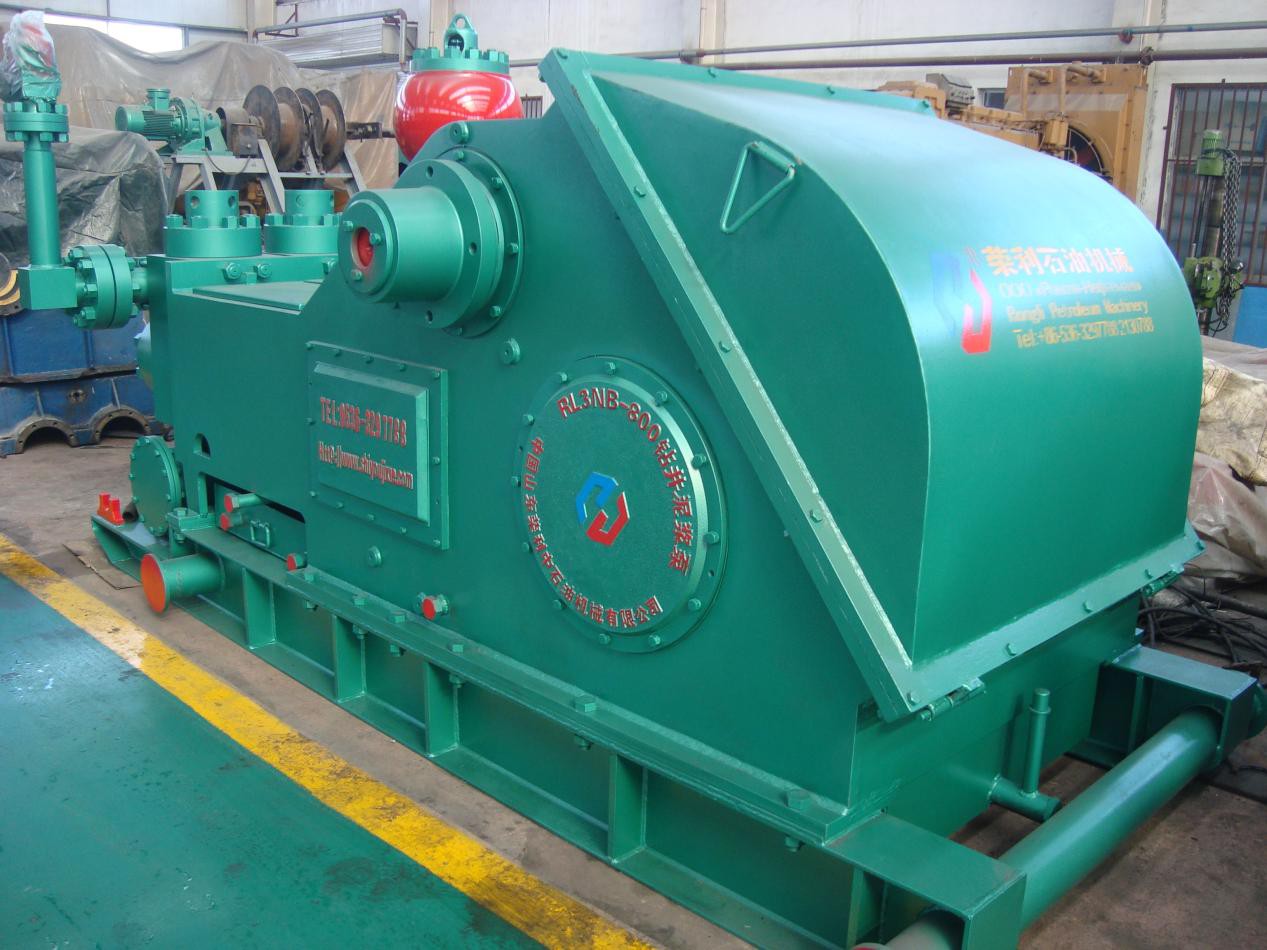

Mae ein pwmp mwd triplex cyfres RL3NB yn cynnwys dyluniad strôc estynedig sy'n galluogi'r pwmp i weithredu ar gyfradd strôc is. Mae'r cyfluniad optimaidd hwn yn gwella perfformiad sugno ac yn ymestyn bywyd gwasanaeth rhannau gwariadwy yn sylweddol. Mae'r gyfres RL3NB yn cael ei chynhyrchu a'i phrofi yn unol â safon SY5138, fel y'i sefydlwyd gan Weinyddiaeth Diwydiant Petroliwm Tsieina.
Ceisiadau
Defnyddir y pympiau slyri hyn yn helaeth ar gyfer drilio ffynnon, gweithrediadau gorlifo, cludo hylif pellter hir, llifogydd polymer, a chwistrellu dŵr mewn meysydd olew, yn ogystal ag mewn amrywiol gymwysiadau diwydiannol a mwyngloddio.
Prif Gydrannau
Mae pwmp mwd triplex cyfres RL3NB yn cynnwys dwy brif adran yn bennaf: y pen pŵer a'r pen hylif.
Diwedd Pŵer:Yn cynnwys y sylfaen, y tai, y prif siafft yrru, y crankshaft, y pâr gêr, a'r cynulliad croesben gwialen cysylltu.
Diwedd Hylif:Yn cynnwys y blwch falf pwysedd uchel, cydosod manifold rhyddhau, a chydosod manifold sugno.
Iro Diwedd Power
Er mwyn bodloni gofynion gweithredol amrywiol, gellir iro gerau asgwrn penwaig, berynnau, pennau croes, platiau llithro, a phlatiau canllaw trwy ddwy system sydd ar gael:
Iro disgyrchiant sblash:Dull iro hunangynhwysol yn dibynnu ar dasgu olew a phorthiant disgyrchiant.
Iro deuol:System gyfunol sy'n cynnwys iro wedi'i orfodi'n allanol ochr yn ochr ag iro disgyrchiant sblash er mwyn amddiffyn yn well.
Oeri Diwedd Hylif
Mae'r leinin a'r pistonau yn y pen hylif yn cael eu chwistrellu i bob pwrpas gan bympiau allgyrchol pwrpasol, gan sicrhau perfformiad sefydlog yn ystod gweithrediad parhaus.
Manyleb Pwmp Mwd Triplex RL3NB-350
|
Eitem |
RL3NB350 |
|
Pŵer â Gradd (hp/kW) |
350 (257) |
|
Cyfradd Strôc (SPM) |
130 |
|
Hyd Strôc (mm) |
180 |
|
Cymhareb Gear |
4.483 |
|
Diamedr Mewnfa sugno(mm) |
203 |
|
Diamedr Allfa Rhyddhau (mm) |
76 |
|
Falf |
5# |
|
leinin (mm) |
φ90--φ160 |
|
Dimensiwn Cyffredinol (L × W × H mm) |
3600×2080×2015 |
|
Pwysau bras (kg) |
8058 |
|
Strôc y Munud |
Maint Leinin (mm) a Phwysedd Cyfradd (Mpa) |
||||||||
|
φ90 |
φ100 |
φ110 |
φ120 |
φ130 |
φ140 |
φ150 |
φ160 |
φ170 |
|
|
31 |
25 |
20.8 |
17.5 |
14.9 |
12.8 |
11.2 |
9.8 |
8.68 |
|
|
Dadleoli (L/S) |
|||||||||
|
130 |
7.44 |
9.18 |
11.11 |
13.23 |
15.52 |
18.00 |
20.67 |
23.51 |
26.53 |
|
120 |
6.87 |
8.48 |
10.26 |
12.21 |
14.33 |
16.62 |
19.08 |
21.70 |
24.51 |
|
110 |
6.29 |
7.77 |
9.40 |
11.19 |
13.13 |
15.23 |
17.49 |
19.90 |
22.46 |
|
100 |
5.72 |
7.07 |
8.55 |
10.17 |
11.94 |
13.85 |
15.90 |
18.09 |
20.43 |
|
Yn seiliedig ar effeithlonrwydd cyfeintiol 100% a 90% effeithlonrwydd mecanyddol |
|||||||||
Manyleb Pwmp Mwd Triplex RL3NB-500
|
Eitem |
RL3NB500 |
|
Pŵer â Gradd (hp/kW) |
500 (368) |
|
Cyfradd Strôc (SPM) |
120 |
|
Hyd Strôc (mm) |
180 |
|
Cymhareb Gear |
4.696 |
|
Diamedr Mewnfa sugno(mm) |
203 |
|
Diamedr Allfa Rhyddhau (mm) |
83 |
|
Falf |
5# |
|
leinin (mm) |
φ100--φ170 |
|
Dimensiwn Cyffredinol (L × W × H mm) |
3600×2230×2080 |
|
Pwysau bras (kg) |
9484 |
|
Strôc y Munud |
Maint Leinin (mm) a Phwysedd Cyfradd (Mpa) |
|||||||
|
φ100 |
φ110 |
φ120 |
φ130 |
φ140 |
φ150 |
φ160 |
φ170 |
|
|
35 |
29.6 |
24.9 |
21.2 |
18.3 |
16 |
14 |
12 |
|
|
Dadleoli (L/S) |
||||||||
|
120 |
8.48 |
10.26 |
12.21 |
14.33 |
16.62 |
19.08 |
21.70 |
24.50 |
|
110 |
7.77 |
9.40 |
11.19 |
13.13 |
15.23 |
17.49 |
19.90 |
22.46 |
|
100 |
7.07 |
8.55 |
10.17 |
11.94 |
13.85 |
15.90 |
18.09 |
20.42 |
|
Yn seiliedig ar effeithlonrwydd cyfeintiol 100% a 90% effeithlonrwydd mecanyddol |
||||||||
Manyleb Pwmp Mwd Triplex RL3NB-500A
|
Eitem |
RL3NB500A |
|
Pŵer â Gradd (hp/kW) |
500 (368) |
|
Cyfradd Strôc (SPM) |
135 |
|
Hyd Strôc (mm) |
196 |
|
Cymhareb Gear |
4.696 |
|
Diamedr Mewnfa sugno(mm) |
203 |
|
Diamedr Allfa Rhyddhau (mm) |
83 |
|
Falf |
5# |
|
leinin (mm) |
φ100--φ170 |
|
Dimensiwn Cyffredinol (L × W × H mm) |
3600×2230×2080 |
|
Pwysau bras (kg) |
11000 |
|
Strôc y Munud |
Maint Leinin (mm) a Phwysedd Cyfradd (Mpa) |
|||||||
|
φ100 |
φ110 |
φ120 |
φ130 |
φ140 |
φ150 |
φ160 |
φ170 |
|
|
35 |
29.6 |
24.9 |
21.2 |
18.3 |
16 |
14 |
12 |
|
|
Dadleoli (L/S) |
||||||||
|
135 |
10.39 |
12.57 |
14.96 |
17.55 |
20.36 |
23.37 |
26.59 |
30.01 |
|
120 |
9.23 |
11.17 |
13.29 |
15.60 |
18.09 |
20.77 |
23.63 |
26.68 |
|
110 |
8.46 |
10.24 |
12.19 |
14.30 |
16.59 |
19.04 |
21.66 |
24.46 |
|
100 |
7.69 |
9.31 |
11.08 |
13.00 |
15.08 |
17.31 |
19.69 |
22.23 |
|
Yn seiliedig ar effeithlonrwydd cyfeintiol 100% a 90% effeithlonrwydd mecanyddol |
||||||||
Manyleb Pwmp Mwd Triplex RL3NB-600
|
Eitem |
RL3NB600 |
|
Pŵer â Gradd (hp/kW) |
600 (441) |
|
Cyfradd Strôc (SPM) |
135 |
|
Hyd Strôc (mm) |
196 |
|
Cymhareb Gear |
4.696 |
|
Diamedr Mewnfa sugno(mm) |
203 |
|
Diamedr Allfa Rhyddhau (mm) |
83 |
|
Falf |
5# |
|
leinin (mm) |
φ100--φ180 |
|
Dimensiwn Cyffredinol (L × W × H mm) |
3600×2230×2080 |
|
Pwysau bras (kg) |
11000 |
|
Strôc y Munud |
Maint Leinin (mm) a Phwysedd Cyfradd (Mpa) |
||||||||
|
φ100 |
φ110 |
φ120 |
φ130 |
φ140 |
φ150 |
φ160 |
φ170 |
φ180 |
|
|
35 |
29.6 |
24.9 |
21.2 |
18.3 |
16 |
14 |
12 |
10.7 |
|
|
Dadleoli (L/S) |
|||||||||
|
135 |
10.39 |
12.57 |
14.96 |
17.55 |
20.36 |
23.37 |
26.59 |
30.01 |
33.65 |
|
120 |
9.23 |
11.17 |
13.29 |
15.60 |
18.09 |
20.77 |
23.63 |
26.68 |
29.91 |
|
110 |
8.46 |
10.24 |
12.19 |
14.30 |
16.59 |
19.04 |
21.66 |
24.46 |
27.42 |
|
100 |
7.69 |
9.31 |
11.08 |
13.00 |
15.08 |
17.31 |
19.69 |
22.23 |
24.93 |
|
Yn seiliedig ar effeithlonrwydd cyfeintiol 100% a 90% effeithlonrwydd mecanyddol |
|||||||||
Manyleb Pwmp Mwd Triplex RL3NB-800
|
Eitem |
RL3NB800 |
|
Pŵer â Gradd (hp/kW) |
800 (588) |
|
Cyfradd Strôc (SPM) |
130 |
|
Hyd Strôc (mm) |
273 |
|
Cymhareb Gear |
3.482 |
|
Diamedr Mewnfa sugno(mm) |
254 |
|
Diamedr Allfa Rhyddhau (mm) |
101 |
|
Falf |
6# |
|
leinin (mm) |
φ120--φ180 |
|
Dimensiwn Cyffredinol (L × W × H mm) |
3900×2155×2052 |
|
Pwysau bras (kg) |
17200 |
|
Strôc y Munud |
Maint Leinin (mm) a Phwysedd Cyfradd (Mpa) |
||||||||
|
φ100 |
φ110 |
φ120 |
φ130 |
φ140 |
φ150 |
φ160 |
φ170 |
φ180 |
|
|
35 |
33 |
27.7 |
23.6 |
20.3 |
17.7 |
15.6 |
13.8 |
12.3 |
|
|
Dadleoli (L/S) |
|||||||||
|
130 |
13.93 |
16.86 |
20.06 |
23.54 |
27.30 |
31.34 |
35.66 |
40.26 |
45.13 |
|
120 |
12.86 |
15.56 |
18.52 |
21.73 |
25.20 |
28.93 |
32.92 |
37.16 |
41.66 |
|
110 |
11.79 |
14.26 |
16.97 |
19.92 |
23.10 |
26.52 |
30.17 |
34.06 |
38.19 |
|
100 |
10.72 |
12.97 |
15.43 |
18.11 |
21.00 |
24.11 |
27.43 |
30.97 |
34.72 |
|
90 |
9.64 |
11.67 |
13.89 |
16.30 |
18.90 |
21.70 |
24.69 |
27.87 |
31.25 |
|
Yn seiliedig ar effeithlonrwydd cyfeintiol 100% a 90% effeithlonrwydd mecanyddol |
|||||||||
Manyleb Pwmp Mwd Triplex RL3NB-1000A
|
Eitem |
RL3NB1000A |
|
Pŵer â Gradd (hp/kW) |
1000 (735) |
|
Cyfradd Strôc (SPM) |
125 |
|
Hyd Strôc (mm) |
273 |
|
Cymhareb Gear |
3.482 |
|
Diamedr Mewnfa sugno(mm) |
254 |
|
Diamedr Allfa Rhyddhau (mm) |
101 |
|
Falf |
6# |
|
leinin (mm) |
φ120--φ180 |
|
Dimensiwn Cyffredinol (L × W × H mm) |
3900×2240×2052 |
|
Pwysau bras (kg) |
17500 |
|
Strôc y Munud |
Maint Leinin (mm) a Phwysedd Cyfradd (Mpa) |
||||||
|
φ120 |
φ130 |
φ140 |
φ150 |
φ160 |
φ170 |
φ180 |
|
|
35 |
33 |
28 |
24 |
21 |
19 |
15 |
|
|
Dadleoli (L/S) |
|||||||
|
125 |
19.29 |
22.64 |
26.25 |
30.14 |
34.29 |
38.71 |
43.40 |
|
120 |
18.52 |
21.73 |
25.20 |
28.93 |
32.92 |
37.16 |
41.66 |
|
110 |
16.97 |
19.92 |
23.10 |
26.52 |
30.17 |
34.06 |
38.19 |
|
100 |
15.43 |
18.11 |
21.00 |
24.11 |
27.43 |
30.97 |
34.72 |
|
90 |
13.89 |
16.30 |
18.90 |
21.70 |
24.69 |
27.87 |
31.25 |
|
Yn seiliedig ar effeithlonrwydd cyfeintiol 100% a 90% effeithlonrwydd mecanyddol |
|||||||
Manyleb Pwmp Mwd Triplex RL3NB-1000D
|
Eitem |
RL3NB1000D |
|
Pŵer â Gradd (hp/kW) |
1000 (735) |
|
Cyfradd Strôc (SPM) |
125 |
|
Hyd Strôc (mm) |
273 |
|
Cymhareb Gear |
3.482 |
|
Diamedr Mewnfa sugno(mm) |
254 |
|
Diamedr Allfa Rhyddhau (mm) |
101 |
|
Falf |
6# |
|
leinin (mm) |
φ120--φ180 |
|
Dimensiwn Cyffredinol (L × W × H mm) |
4600×2240×2052 |
|
Pwysau bras (kg) |
18000 |
|
Strôc y Munud |
Maint Leinin (mm) a Phwysedd Cyfradd (Mpa) |
||||||
|
φ120 |
φ130 |
φ140 |
φ150 |
φ160 |
φ170 |
φ180 |
|
|
35 |
33 |
28 |
24 |
21 |
19 |
15 |
|
|
Dadleoli (L/S) |
|||||||
|
125 |
19.29 |
22.64 |
26.25 |
30.14 |
34.29 |
38.71 |
43.40 |
|
120 |
18.52 |
21.73 |
25.20 |
28.93 |
32.92 |
37.16 |
41.66 |
|
110 |
16.97 |
19.92 |
23.10 |
26.52 |
30.17 |
34.06 |
38.19 |
|
100 |
15.43 |
18.11 |
21.00 |
24.11 |
27.43 |
30.97 |
34.72 |
|
90 |
13.89 |
16.30 |
18.90 |
21.70 |
24.69 |
27.87 |
31.25 |
|
Yn seiliedig ar effeithlonrwydd cyfeintiol 100% a 90% effeithlonrwydd mecanyddol |
|||||||
Manyleb Pwmp Mwd Triplex RL3NB-1300A
|
Eitem |
RL3NB1300A |
|
Pŵer â Gradd (hp/kW) |
1300 (955) |
|
Cyfradd Strôc (SPM) |
120 |
|
Hyd Strôc (mm) |
305 |
|
Cymhareb Gear |
4.194 |
|
Diamedr Mewnfa sugno(mm) |
305 |
|
Diamedr Allfa Rhyddhau (mm) |
101 |
|
Falf |
6#/7# |
|
leinin (mm) |
φ130--φ190 |
|
Dimensiwn Cyffredinol (L × W × H mm) |
4300×2450 ×2513 |
|
Pwysau bras (kg) |
21500 |
|
Strôc y Munud |
Maint Leinin (mm) a Phwysedd Cyfradd (Mpa) |
||||||
|
φ130 |
φ140 |
φ150 |
φ160 |
φ170 |
φ180 |
φ190 |
|
|
35 |
31 |
27 |
24 |
21 |
19 |
17 |
|
|
Dadleoli (L/S) |
|||||||
|
120 |
24.28 |
28.16 |
32.32 |
36.78 |
41.52 |
46.54 |
51.86 |
|
110 |
22.25 |
25.81 |
29.63 |
33.71 |
38.06 |
42.67 |
47.54 |
|
100 |
20.23 |
23.46 |
26.94 |
30.65 |
34.60 |
38.79 |
43.22 |
|
90 |
18.21 |
21.12 |
24.24 |
27.58 |
31.14 |
34.91 |
38.89 |
|
80 |
16.19 |
18.77 |
21.55 |
24.52 |
27.68 |
31.03 |
34.57 |
|
Yn seiliedig ar effeithlonrwydd cyfeintiol 100% a 90% effeithlonrwydd mecanyddol |
|||||||
Manyleb Pwmp Mwd Triplex RL3NB-1300D
|
Eitem |
RL3NB1300D |
|
Pŵer â Gradd (hp/kW) |
1300 (955) |
|
Cyfradd Strôc (SPM) |
120 |
|
Hyd Strôc (mm) |
305 |
|
Cymhareb Gear |
4.194 |
|
Diamedr Mewnfa sugno (mm) |
305 |
|
Diamedr Allfa Rhyddhau (mm) |
101 |
|
Falf |
6#/7# |
|
leinin (mm) |
φ130--φ190 |
|
Dimensiwn Cyffredinol (L × W × H mm) |
5050×2450×2625 |
|
Pwysau bras (kg) |
23000 |
|
Strôc y Munud |
Maint Leinin (mm) a Phwysedd Cyfradd (Mpa) |
||||||
|
φ130 |
φ140 |
φ150 |
φ160 |
φ170 |
φ180 |
φ190 |
|
|
35 |
31 |
27 |
24 |
21 |
19 |
17 |
|
|
Dadleoli (L/S) |
|||||||
|
120 |
24.28 |
28.16 |
32.32 |
36.78 |
41.52 |
46.54 |
51.86 |
|
110 |
22.25 |
25.81 |
29.63 |
33.71 |
38.06 |
42.67 |
47.54 |
|
100 |
20.23 |
23.46 |
26.94 |
30.65 |
34.60 |
38.79 |
43.22 |
|
90 |
18.21 |
21.12 |
24.24 |
27.58 |
31.14 |
34.91 |
38.89 |
|
80 |
16.19 |
18.77 |
21.55 |
24.52 |
27.68 |
31.03 |
34.57 |
|
Yn seiliedig ar effeithlonrwydd cyfeintiol 100% a 90% effeithlonrwydd mecanyddol |
|||||||
Manyleb Pwmp Mwd Triplex RL3NB-1600
|
Eitem |
RL3NB1600 |
|
Pŵer â Gradd (hp/kW) |
1600 (1176) |
|
Cyfradd Strôc (SPM) |
120 |
|
Hyd Strôc (mm) |
305 |
|
Cymhareb Gear |
3.657 |
|
Diamedr Mewnfa sugno (mm) |
309 |
|
Diamedr Allfa Rhyddhau (mm) |
128 |
|
Falf |
7# |
|
leinin (mm) |
φ140--φ190 |
|
Dimensiwn Cyffredinol (L × W × H mm) |
5500×2822×2660 |
|
Pwysau bras (kg) |
27100 |
|
Strôc y Munud |
Maint Leinin (mm) a Phwysedd Cyfradd (Mpa) |
|||||
|
φ140 |
φ150 |
φ160 |
φ170 |
φ180 |
φ190 |
|
|
35 |
33 |
29 |
26 |
23 |
21 |
|
|
Dadleoli (L/S) |
||||||
|
120 |
28.16 |
32.32 |
36.78 |
41.52 |
46.54 |
51.86 |
|
110 |
25.81 |
29.63 |
33.71 |
38.06 |
42.67 |
47.54 |
|
100 |
23.46 |
26.94 |
30.65 |
34.60 |
38.79 |
43.22 |
|
90 |
21.12 |
24.24 |
27.58 |
31.14 |
34.91 |
38.89 |
|
80 |
18.77 |
21.55 |
24.52 |
27.68 |
31.03 |
34.57 |
|
Yn seiliedig ar effeithlonrwydd cyfeintiol 100% a 90% effeithlonrwydd mecanyddol |
||||||
Tagiau poblogaidd: Pwmp mwd triplex cyfres 3nb, gweithgynhyrchwyr pwmp mwd triplex cyfres 3nb Tsieina, cyflenwyr, ffatri
