Cais

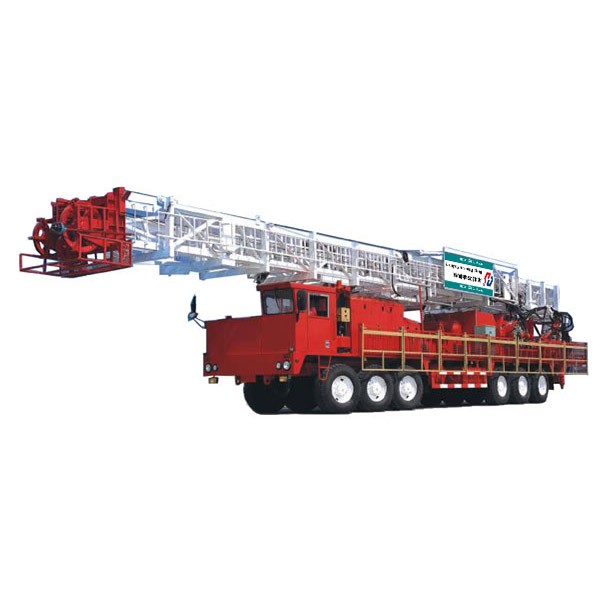

Mae ein cwmni'n darparu rigiau drilio wedi'u mowntio ar gyfer tryciau RL-CZ10/20/20 hunan{- a ddefnyddir ar gyfer drilio ffynnon olew neu ddŵr. Gellir defnyddio'r rig drilio CZ10 yn eang i ddrilio ffynhonnau gyda'r dyfnder yn is na 1000m. Mae'r un CZ 20 yn addas ar gyfer drilio ffynhonnau gyda'r dyfnder yn is na 2000m.
Nodweddion
-
Mae ein rig drilio wedi'i osod ar lori yn integreiddio'r system bŵer, gweithfeydd tynnu, derrick, bloc teithio, a system drawsyrru i siasi a yrrir gan ei hun, gan gynnig adleoli hawdd a chost effeithiol, perfformiad dibynadwy, gallu llwyth gweithredu uchel, a symudedd traws gwlad rhagorol.
-
Mae cyfluniad cyffredinol a manylebau allweddol yr uned wedi'u cynllunio i gydymffurfio'n llawn â safonau SY/T5202-2004.
-
Mae cydrannau hanfodol-gan gynnwys y derrick, pedestal, gwaith tynnu, bloc teithio, bachyn, bloc corun, troelli, bwrdd cylchdro, a phwmp llaid-yn cael eu gweithgynhyrchu i fodloni manylebau API a gofynion HSE. Mae'r rhannau hyn yn cario'r marciau adnabod API a HSE cyfatebol.
-
Wedi'i adeiladu ar dechnoleg aeddfed a dibynadwy, mae'r rig yn cynnwys cydrannau craidd fel peiriannau diesel a thrawsyriannau gan weithgynhyrchwyr a gydnabyddir yn fyd-eang fel Caterpillar a CMI (NYSE: CMI). Mae'r holl gynulliadau cydran yn dilyn safonau gwneuthurwr offer gwreiddiol yn llym.
Paramedrau Technegol
|
Model |
RL{0}}CZ10 |
RL{0}}CZ20 |
|
Math o strwythur |
Hunan{0}}wedi'i yrru |
Hunan{0}}wedi'i yrru |
|
Dyfnder drilio (m) (gwialen drilio 5" ) |
1000 |
2000 |
|
Dyfnder gweithio drosodd (m) ( 3 1/2" rhoden ddrilio ) |
3200 |
5300 |
|
Llwyth bachyn uchaf (kN) |
900 |
1580 |
|
Cyflymder bachyn (m/s) |
0.2-1.4 |
|
|
uchder Derrick |
29 |
35 |
|
Model injan |
CAT3406B |
CAT3412BDITA |
|
Pŵer injan |
268.5 |
485 |
|
Model blwch trosglwyddo hydrolig |
CLBT5961 |
CLBT6061 |
|
Modd trosglwyddo |
Hydrolig + Mecanyddol |
Hydrolig + Mecanyddol |
|
System deithio |
4×3 |
5×4 |
|
Diamedr y prif linell drilio |
Φ26 |
Φ29 |
|
Model bachyn bloc teithio |
YG90 |
YG135/YG160 |
|
Model troi |
SL115 |
SL135/SL160 |
|
Model tabl Rotari |
ZP175 |
ZP175 |
|
Model siasi / modd gyrru |
XD40/8×6 |
XD60/12×8 |
|
Ongl dynesu / ongl ymadael ( gradd ) |
25 gradd /16 gradd |
26 gradd /18 gradd |
|
Lleiafswm clirio tir |
290 |
311 |
|
Graddadwyedd uchaf |
30% |
26% |
|
radiws troi lleiaf (m) |
14 |
19.2 |
|
Dimensiwn cyffredinol ar gyfer tynnu (mm) |
16.7×2.8×4.3 |
20.5×2.8×4.45 |
|
Pwysau'r brif ffrâm |
42000 |
55000 |
|
Pwysau ategolion (kg) |
Tua 15000 |
Tua 25000 |
