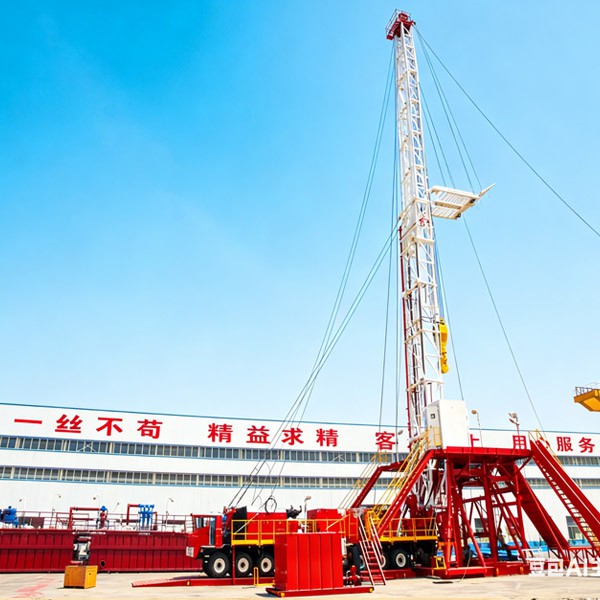

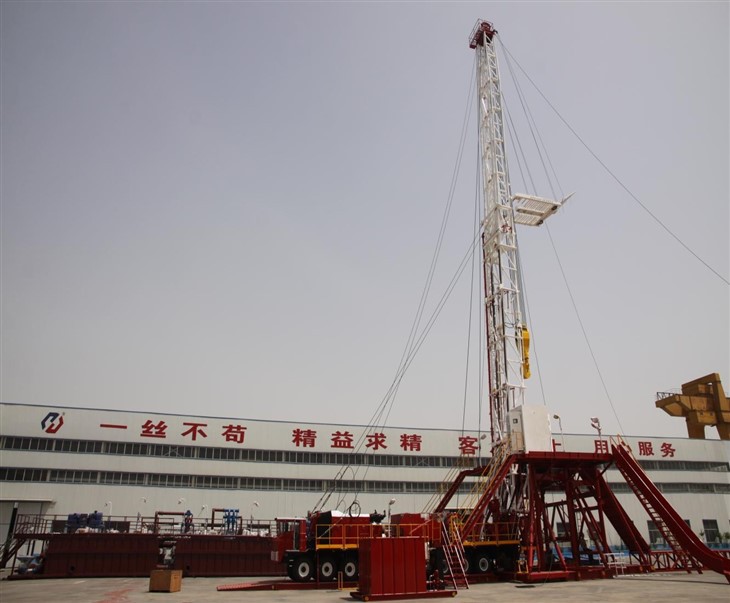

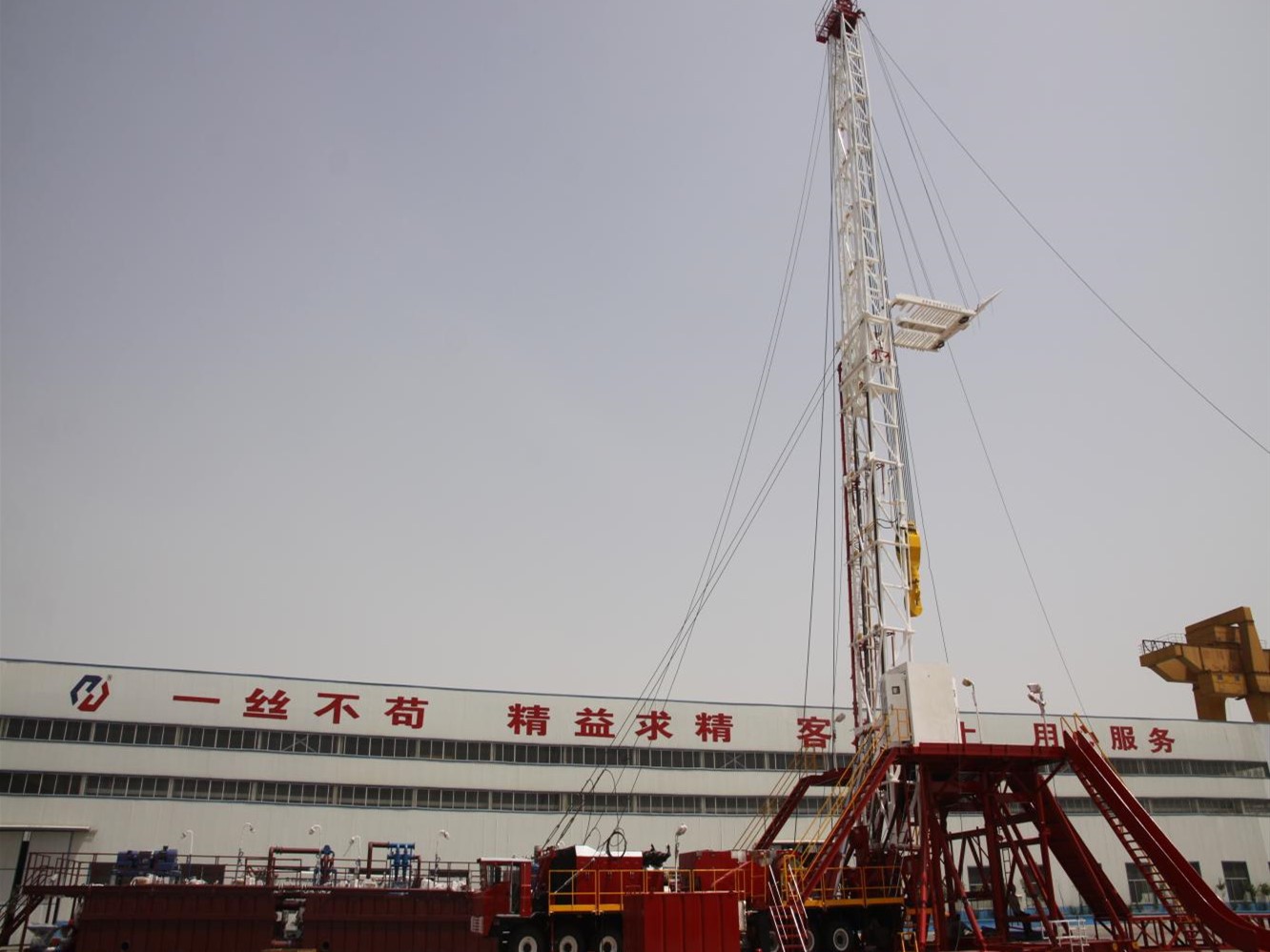

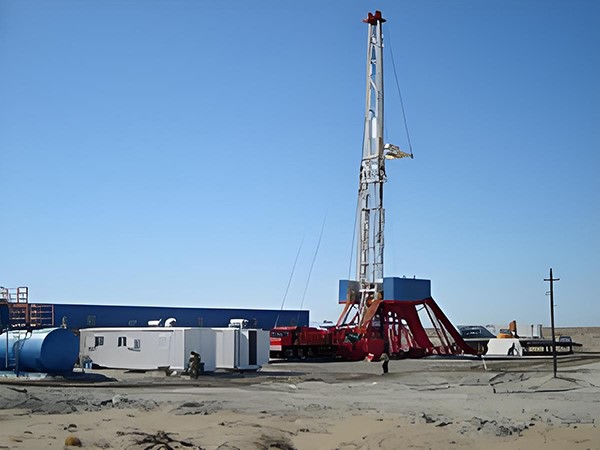

Y cynnyrch hwn yw'r rig drilio wedi'i osod ar lori sydd â'r dyfnder drilio uchaf ymhlith y peiriannau drilio wedi'u gosod ar loriau rydym wedi'u cynhyrchu. Hwn hefyd yw'r offer drilio dyletswydd hunanyredig mwyaf yn y byd. Gellir defnyddio ein cynnyrch mewn peirianneg archwilio i ddrilio ffynhonnau olew gyda'r dyfnder yn is na 4000m.
Nodweddion
-
Mae ein rig drilio wedi'i osod ar lori yn cynnwys system pŵer gweithredu cyfochrog injan ddeuol hynod ddibynadwy, wedi'i hintegreiddio â system drawsyrru cyfansawdd yn seiliedig ar gasys trosglwyddo gêr. Gall y ddwy injan diesel weithredu'n annibynnol neu ochr yn ochr yn dibynnu ar ofynion gweithredol, gan wella'n sylweddol y diswyddiad system a rhwyddineb cynnal a chadw.
-
Mae'r rig wedi'i osod ar siasi 14 × 10 wedi'i atgyfnerthu, wedi'i beiriannu ar gyfer y dosbarthiad llwyth gorau posibl a symudedd traws gwlad eithriadol, gan sicrhau perfformiad sefydlog hyd yn oed mewn tiroedd garw.
-
Mae'r derrick 39-metr, ynghyd â'r prif ffrâm a'r cydrannau allweddol, wedi'i adeiladu o ddeunyddiau a ddewiswyd yn arbennig gyda dyluniad strwythurol wedi'i optimeiddio, gan gyflawni cyfuniad o wydnwch uchel a llai o bwysau. Mae hyn yn cyfrannu at fwy o gyfleustra yn ystod adleoli rig.
-
Er mwyn gwella diogelwch gweithredol, mae'r system brecio gwaith tynnu yn cynnwys brêc disg hydrolig sy'n gwasanaethu fel y prif frêc, wedi'i ategu gan frêc ategol oeri dŵr Eaton a reolir yn niwmatig ar gyfer perfformiad dibynadwy wrth gefn.
-
Mae'r llawr drilio plygadwy yn cynnwys strwythur cadarn, sy'n caniatáu gosodiad cyflym a chefnogaeth sefydlog yn ystod gweithrediadau drilio.
Paramedrau Technegol
|
Dyfnder drilio enwol |
4000m (gwialen drilio: 114mm) |
|
|
3200m (gwialen drilio: 127mm) |
||
|
Llwyth bachyn uchaf |
2250kN |
|
|
System rhaff o system deithio |
5×6; Wedi gefeillio yn olynol |
|
|
Pŵer graddedig gwaith tynnu |
735kW (1000hp) |
|
|
Nifer gêr y gwaith tynnu |
4 ymlaen |
6 ymlaen +2 cefn |
|
Diamedr y rhaff wifrau drilio |
Φ32mm |
|
|
Diamedr agoriadol y bwrdd cylchdro |
698.5mm (27 1/2") |
|
|
Nifer gêr y tabl cylchdro |
4 ymlaen+2 cefn |
6 ymlaen +2 cefn |
|
Maint pwmp drilio a phŵer |
2×1300h |
|
|
Is-strwythur |
Math bloc |
Blwch-ar-math blwch |
|
Uchder is-strwythur ac uchder clirio o dan trawst bwrdd cylchdro |
7.5m; 6.3m |
6m; 4.8m |
|
Siâp Derrick ac uchder effeithiol |
K-siâp; 43m |
|
|
Modd trosglwyddo |
Trosglwyddiad hydrolig + trawsyrru gwregys cyfansawdd |
|
|
Prif set generadur maint a phŵer |
3×810kW |
|
|
Mae generadur ategol yn gosod maint a phŵer |
2 × 400kW |
|
|
Manifold mwd pwysedd uchel |
Φ103mm (diamedr drifft) × 35MPa |
|
|
Cyfaint effeithiol o system reoli solet |
260m³ |
|
